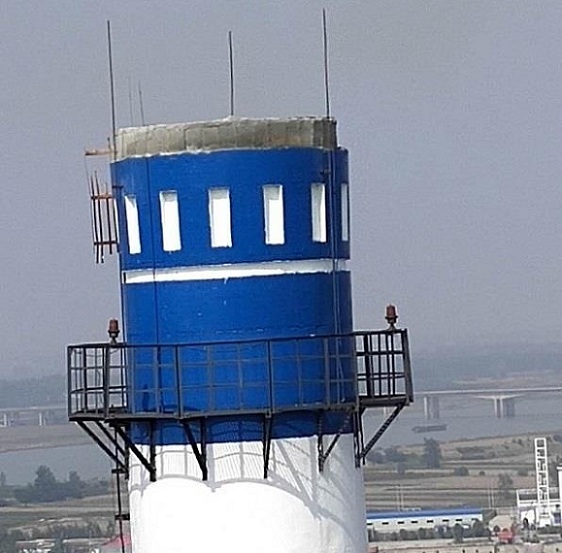

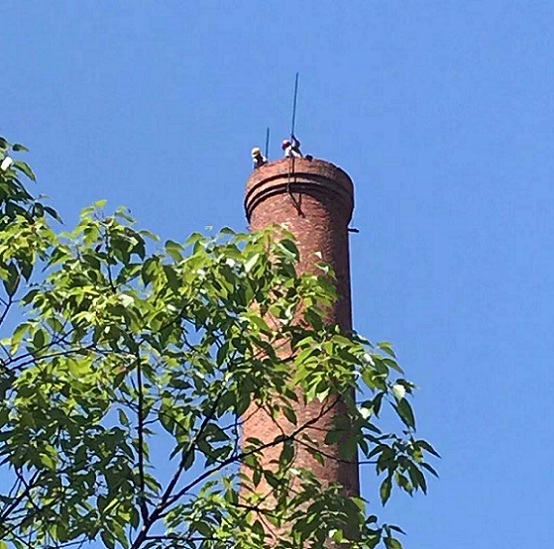

煙囪安裝避雷針-建筑物防雷

1、 第1類建筑物的防雷措施

第1類防雷建筑物是指：

A、防直擊雷的措施：

1、應裝設獨立避雷針或架空避雷線（網），使被保護的建筑物及風帽等突出屋面的物體

均處于接閃器保護范圍內。

2、排放爆炸危險氣體、蒸汽或粉塵的放散管、呼吸管等的管口外的以下空間應處于接閃器的保護范圍內。

3、排放爆炸性危險氣體、蒸汽或粉塵的放散管、呼吸閥等，當其排放物達不到爆炸濃度，長期點火燃燒，一排放就點火燃燒時，及發生事故時排放物才達到爆炸濃度的通風管、安全閥，接閃器的保護范圍可僅保護到管帽，無管帽時可僅保護到管口。

4、獨立避雷針的桿塔、架空避雷線的端部和架空避雷網的各支柱處應至少設一根引下線。

5、獨立避雷針和架空避雷線（網）的支柱及其接地裝置至被保護建筑物及與其有聯系的管道等金屬物之間的距離不得小于3M。

6、架空避雷線至屋面和各種突出屋面的風帽、放散管等物體之間的距離不應小于3M。

7、獨立避雷針，架空避雷線或架空避雷網應有獨立的接地裝置，每一引下線的沖擊接地電阻不宜大于10Ω。

B、防感應雷的措施：

1、建筑物內的設備、管道、構架、電纜金屬外皮等較大的金屬物和突出屋面的金屬物，均應接到防雷電感的接地裝置上。 金屬屋面周邊每隔18—24M采用引下線接地一次。

現場澆制的或由預制構件組成的鋼筋混凝土屋面，其鋼筋宜綁扎或焊接成閉合回路，并應每隔18—24M采用引下線接地一次。

2、平行敷設的管道、構架和電纜金屬外皮等長金屬物，其凈距小于100mm時應采用金屬跨接，跨接點的間距不應大于30M，交叉凈距小于100M時，其交叉處變應跨接。

當長金屬的彎頭、閥門、法蘭盤等連接處的過渡電阻大于0.03Ω時，連接處應用金屬線跨接。對有不少于5根螺栓連接的法蘭盤，在非腐蝕環境下，可不跨接。

3、防雷電感應的接地裝置應和電氣設備接地裝置共用，其工頻接地電阻不宜大于10Ω

屋內接地干線與防雷電感應接地裝置的連接，不應少于兩處。

C、防雷電波侵入的措施：

1、低壓線路宜全線采用金屬鎧裝電纜或一般塑料外皮電纜穿金屬管直接埋地敷設，在入戶端應將電纜的金屬外皮、鋼管接到防雷電感應的接地裝置上。當全線采用電纜有困難時，可采用鋼筋混凝土桿和鐵橫擔的架空線，并應使用一段金屬鎧裝腔作勢電纜或護套電纜穿鋼管直接埋地引入，其埋地長度不應小于15M。

在電纜與架空線連接處，尚應裝設避雷器。避雷器、電纜金屬外皮，鋼管和絕緣子鐵腳、金具等應連在一起接地，其沖擊接地電阻不應大于10Ω。

2、架空金屬管道，在進出建筑物外，應與防雷電感應的接地裝置相連。距離建筑物100M

內的管道，應每隔25M左右接地一次，其沖擊接地電阻不應大于20Ω，并宜利用金屬支架或鋼筋混凝土支架的焊接、綁扎鋼筋作為引下線，其鋼筋混凝土基礎宜作為接地裝置。

埋地或地溝內的金屬管道，在進出建筑物處亦應與防雷電感應的接地裝置相連。

D、特殊情況下的處理：

當建筑物太高或其他原因難以裝設獨立避雷針、架空避雷線、避雷網時，可將避雷針或網格不大于5m×5m或6m×4m的避雷網或由其混合組成的接閃器直接裝在建筑物上，避雷網應沿屋角、屋檐等易受雷擊的部位敷設。要求：

1、所有避雷針應采用避雷帶互相連接。

2、引下線不應小于兩根，并應沿建筑物四周均勻或?qū)ΨQ布置，其間距不應大于12米。

3、筑物應裝設均壓環，環間垂直距離不應大于12M，所有引下線、建筑物的金屬結構和金屬設備均應連到環上。均壓環或利用電氣設備的接地干線環路。

4、防直擊雷的接地裝置應圍繞建筑物敷設成環形接地體，每根引下線的沖擊接地電阻不應大于10Ω，并應和電氣設備接地裝置及所有進入建筑物的金屬管道相連，此接地裝置或兼作防雷電感應之用。

5、建筑物高于30M時，尚應采取以下防側擊的措施：

（1）從30M起每隔不大于6M沿建筑物四周設水平避雷帶并與引下線相連，以防側擊雷。

（2）30M及以上外墻的欄桿、門窗等較大的金屬物與避雷裝置連接，以防側擊雷襲擊。

6、在電源引入的總配電箱處宜裝設避雷器。

2、第二類建筑物的防雷措施：

1、國家級重點文物保護的建筑物。

2、國家級的會堂、辦公建筑物、大型展覽建筑物，大型給水水泵房等特別重要的建筑物。

3、國家級計算中心、國際通信樞紐等對國民經濟有重要意義且裝有大量電子設備的建筑物。

4、制造、使用或貯存 爆炸物質的建筑物，而電火花不易引起爆炸或不致造成巨大破壞和人身傷亡者。

5、具有1區爆炸危險環境的建筑物，而電火花不易引起爆炸或不致造成巨大破壞和人身傷亡者。

6、具有2區或11區爆炸危險環境的建筑物。

7、工業企業內有爆炸危險的露天鋼質封閉氣罐。

8、預計雷擊次數大于0.06次/a的部、省級辦公建筑物及其他重要或人員密集的公共建筑物；

9、預計雷擊次大于0.3次/a的住宅、辦公樓等一般性民用建筑物。

所謂11區爆炸危險環境是指有時會將積留下的粉塵揚起而偶然出現爆炸性粉塵混合物的環境。

1區爆炸危險環境的建筑物是指：正常情況下不能形成，但在不正常情況下能形成爆炸性混合物的場所。

2區爆炸危險場所是指：正常情況下不能出現爆炸性混合物的環境，或即使出現也僅是短時存在的爆炸性混合物的環境。
