煙囪檢測平臺制作安裝防腐施工

一、工程概述：

為了便于監測燃煤鍋爐煙氣排放情況，山東日照市凌云海糖業集團有限公司決定在其120米煙囪高度正負零向上30米處(即H=30m)安裝煙氣在線檢測平臺一座及之字梯30米并在平臺上方沿筒壁打檢測孔洞6個。根據雙方觀察現場，結合本公司多年來的施工技術及經驗現提出如下施工方案。

施工順序→鋼構件加工成型、防腐→安裝平臺→支架焊接→安裝之字梯→欄桿焊接→煙囪外壁刷色環及寫字→平臺及之字梯整體防腐。

二、平臺施工措施：1、平臺制作：用70×70×7角鋼作托架及支撐，主間距為800mm；平臺中間為φ16的圓鋼；欄桿豎筋為60×60×6的角鋼；上邊框采用50×50×5的角鋼，框中間用40×4扁鐵。平臺鋼構件制作完成后涂刷防銹底漆一遍。

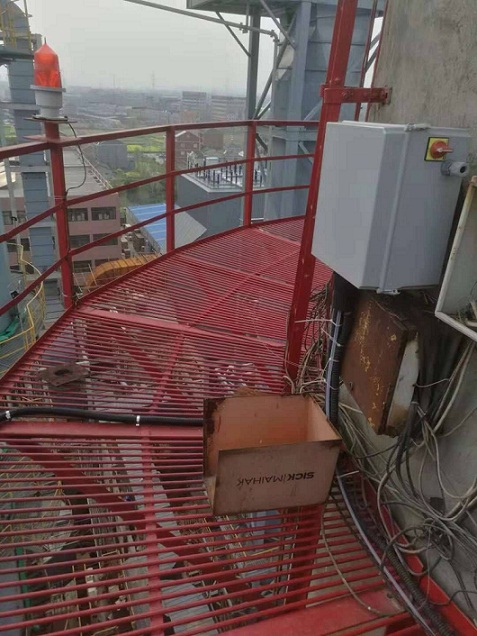

2、平臺安裝：根據煙囪外壁的尺寸用φ20×20的膨脹螺絲在安裝平臺的地方先安裝上下三角支撐點（作為平臺的固定點），三角支撐占間距為1000mm；然后將托架和支撐組成，構件按等份（800mm）從爬梯兩側開始垂直焊接安裝，使之形成一連體平臺底座；最后在平臺底座外側焊接欄桿和上邊框，并在底座鋪上踏步板（由φ16的圓鋼焊成），這樣就形成一整座平臺。

三.之字梯施工措施：

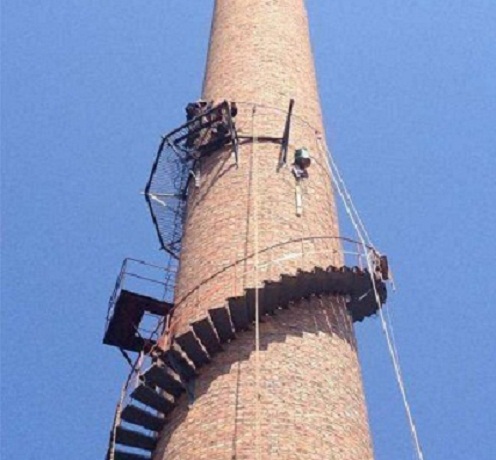

1、整座“Z”字梯由六層扶梯、轉身平臺六座、每層踏步梯22節、欄桿等組成，每個轉身平臺伸出兩根槽鋼與煙囪筒壁相連，焊接前在每個法蘭上用鉆頭打孔，并配備4根緊固膨脹螺絲緊固在煙囪外壁上。

    2、煙囪轉身平臺安裝：將轉身平臺的托架與支撐在立柱上焊接牢固，焊接其它托架及支撐，形成轉身平臺。

    3、踏步梯安裝：轉身平臺安裝完畢，接設計在上下兩個平臺之間先進行扶梯兩側主墻板（鋼板）進行連接焊接，接著進行踏步板焊接，最后在踏步扶梯外側焊接欄桿和上邊框，這樣就形成一整座踏步扶梯。

  4、煙囪平臺扶梯整體防腐：油漆調配嚴格按油漆涂料《使用指南》和產品使用說明書規定標準指數指配制，配漆、調漆必須由專業人員進行，認真閱讀、弄清、弄懂產品說明書，嚴格配比比例，掌握好調漆濃度。調漆必須使用專用容器、專用工具，調漆量應嚴格跟蹤當日的施工用量，當日調漆當日用完。施工完的油漆表面不得出現針孔、裂紋、脫落、漏涂。涂膜光滑平整，不準有流淌、刮痕、翹皮。涂刷油漆每道間隔時間不少于12小時，經甲方代表同意后方可實施下道油漆工序，油漆表面要求色調一致，涂刷均勻，不得漏涂，無流掛現象。
